 reglage hauteur de cuve carburateur

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
toutenvrac
Pipelette
Pipelette
avatar

Nombre de messages : 196
Age : 53
Localisation : marignier (74970)
Date d'inscription : 23/06/2009

MessageSujet: reglage hauteur de cuve carburateur   Jeu 15 Oct - 18:07

Salut à tous

après beaucoup de problème de réglage carburation (2 bougies noire).

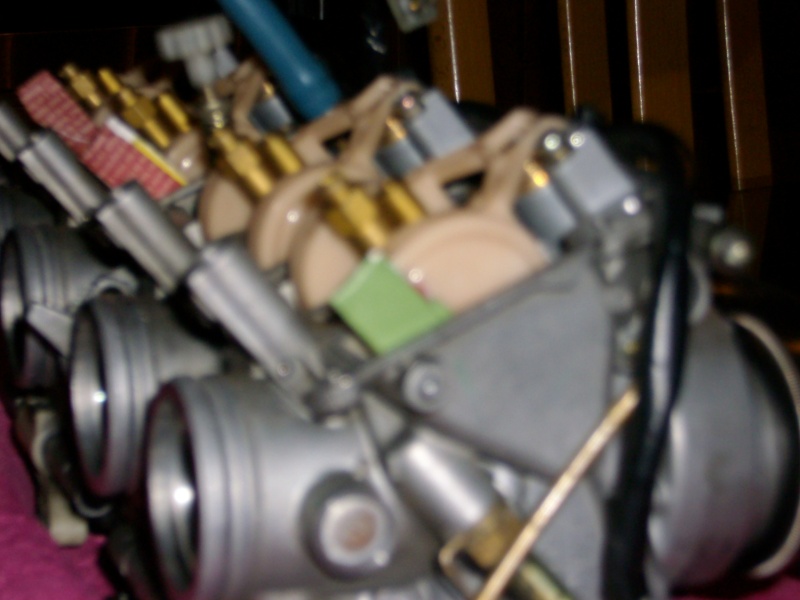

Je me suis crée un gabarit pour avoir une hauteur égale sur chaque flotteurs.



Ensuite blocage de trois flotteur en position fermé avec du papier.






Mise en place du gabarit sur le flotteur libre.








Ensuite je souffle par l' arrivée d' essence tuyau bleu sur la photo.

Et je ferme doucement jusqu’à la fermeture du pointeau.

Plus qu' a mesurer la hauteur et voila.

Revenir en haut Aller en bas
toutenvrac
Pipelette
Pipelette
avatar

Nombre de messages : 196
Age : 53
Localisation : marignier (74970)
Date d'inscription : 23/06/2009

MessageSujet: hauteur mesurer   Ven 16 Oct - 15:58

re

Pour info j' ai une hauteur entre le plan de joint et le dessus du flotteur de 14mm
au moment de la fermeture du pointeau.

Si un diviste a l' occasion peut me donner sa hauteur mesuré lors d' un démontage de son carbu
je suis preneur.




Bonne journée à tous
Revenir en haut Aller en bas
Fred
Incurable
Incurable
avatar

Nombre de messages : 2601
Age : 58
Localisation : Hal - Belgique
Date d'inscription : 27/08/2005

MessageSujet: Re: reglage hauteur de cuve carburateur   Lun 19 Oct - 13:43

Le juge de paix en matière de règlage du flotteur pour les hauteurs de cuve:

https://www.dropbox.com/home/Yam%20900%20Diversion?preview=Float+Line.pdf

- Gravité, une boucle en U et hop par ici la bonne soupe (on peut faire le test avec la rampe en place)
- On pliera (au besoin) délicatement la patte en U pour modifier la position des flotteurs (Là il faudra démonter celle-ci)
- Perso je m'aide d'un niveau pour (bien) me mettre droit par rapport au repère sur le plan de joint du carbu
Revenir en haut Aller en bas
http://www.sensoflow.be
toutenvrac
Pipelette
Pipelette
avatar

Nombre de messages : 196
Age : 53
Localisation : marignier (74970)
Date d'inscription : 23/06/2009

MessageSujet: Re: reglage hauteur de cuve carburateur   Mar 20 Oct - 1:48

Salut Fred

pas d' accès au lien.

Par contre j' ai controlé les niveaux avant démontage avec une boucle.

J' ai une hauteur qui arrive approximativement a la moitié du tube de cadre qui est parallèle au carburateur.

Revenir en haut Aller en bas
Fred
Incurable
Incurable
avatar

Nombre de messages : 2601
Age : 58
Localisation : Hal - Belgique
Date d'inscription : 27/08/2005

MessageSujet: Re: reglage hauteur de cuve carburateur   Mar 20 Oct - 2:05

Salut Toutenvrac,

Avec le croquis issu du manouel, bon taf

Revenir en haut Aller en bas
http://www.sensoflow.be
toutenvrac
Pipelette
Pipelette
avatar

Nombre de messages : 196
Age : 53
Localisation : marignier (74970)
Date d'inscription : 23/06/2009

MessageSujet: Re: reglage hauteur de cuve carburateur   Mer 21 Oct - 0:30

re fred

Oui j' ai vérifié les hauteurs avant de démonter. Une petite différence sur un carbu.
J' ai réglé la hauteur aussi en prenant référence au carbu dont la bougie était nickel.
Recontrôle après remontage.
Je n' ai pas encore vérifié les bougies.

Revenir en haut Aller en bas
toutenvrac
Pipelette
Pipelette
avatar

Nombre de messages : 196
Age : 53
Localisation : marignier (74970)
Date d'inscription : 23/06/2009

MessageSujet: Re: reglage hauteur de cuve carburateur   Jeu 22 Oct - 17:46

Salut

Voici la mesure de la hauteur de cuve.
Le scotch noire me donne la hauteur par rapport au carbu.
6 à 7 mm en dessous le niveau est OK



Revenir en haut Aller en bas
La bequille
Pipelette
Pipelette
avatar

Nombre de messages : 435
Age : 60
Localisation : Le Plessis sur Vert (28)
Date d'inscription : 18/02/2005

MessageSujet: Re: reglage hauteur de cuve carburateur   Mer 15 Fév - 21:10

Fred a écrit:
Le juge de paix en matière de règlage du flotteur pour les hauteurs de cuve:

https://www.dropbox.com/home/Yam%20900%20Diversion?preview=Float+Line.pdf

- Gravité, une boucle en U et hop par ici la bonne soupe (on peut faire le test avec la rampe en place)
- On pliera (au besoin) délicatement la patte en U pour modifier la position des flotteurs (Là il faudra démonter celle-ci)
- Perso je m'aide d'un niveau pour (bien) me mettre droit par rapport au repère sur le plan de joint du carbu


Fred,

Peux-tu être un peu plus précis sur la mise a niveau de la rampe de carbu car sur la RTM ils se fatiguent pas,
ils disent de mettre en position comme sur le dessin, il n'y a aucun repère, cela serait-il de l'a peu prés?

Revenir en haut Aller en bas
