MessageSujet: Re: Réhausses guidon   Lun 21 Mar - 11:14

elles sont copiées sur le modèle de chez Louis, c'est un copain qui me les avait fabriqué en s'aidant du croquis pour les cotes et des photos de Louis pour l'esthétique
les miennes sont un peut moins grande que sur le croquis en déport .

Revenir en haut Aller en bas
papat400
Pipelette
Pipelette
avatar

Nombre de messages : 202
Age : 53
Localisation : Belgique - Florennes
Date d'inscription : 30/04/2016

MessageSujet: Re: Réhausses guidon   Lun 2 Mai - 12:52

Salut,

Pour ma part j'ai installé les rehausses avec déport de chez Louis. Le résultat est super ! Ce n'est pas donné mais pour moi je ne m'en passerais plus.

Par contre j'ai du modifier le cheminement des câbles, il faut faire très attention à ce que tous les câbles, gaines et durites ne subissent aucun effort en traction; que ce soit en butée gauche ou droite avec les suspensions détendues à fond ! Sinon, les problèmes arriveront tôt ou tard.


Cordialement,
Thierry.
Revenir en haut Aller en bas
yann
Bavard
Bavard
avatar

Nombre de messages : 108
Age : 43
Localisation : le vernet 03
Date d'inscription : 01/03/2016

MessageSujet: Re: Réhausses guidon   Sam 29 Juil - 23:54

salut à tous,
je viens de recevoir mes rehausses commandé chez alli...








je viens de commencer le montage, pour l'instant j'ai desserré les supports de durites de freins, débranché l'embrayage,
je vais essayer de trouver un parcoure direct pour ne pas forcer dessus quand je tourne.
je pense que les câbles d’accélérateur aussi vont être courts, donc il faudra que je les bougent.







quelqu'un à un retour sur le montage ? une ou deux astuces ?
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 11:30

Si les gaz sont un peu dur, fais un 1/2 tour à la poignée afin de faire passer les gaines au-dessus du maître-cylindre , le rayon seras plus grand et diminue le frottement interne.
Tu devras forer un trou à l'opposé de l'existant afin de bloquer le commodo.
Je suis allé un peu plus loin que toi dans le rapprochement du guidon et j'ai rallonger tous mes cables.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 11:39

une photo





Revenir en haut Aller en bas
yann
Bavard
Bavard
avatar

Nombre de messages : 108
Age : 43
Localisation : le vernet 03
Date d'inscription : 01/03/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 11:54

DOUBLE rehausse !!! Shocked

je viens de tout remonter, j'ai bougé l'embrayage une durite de frein, l’accélérateur et les fils électrique du commodo de phare. (simplement changer le chemin de câble)

je pense que je vais changer un peu celui du compteur, et après ce sera bon.
par contre au niveau de la conduite, c'est le jour et la nuit !!
on à l'impression que la moto est plus petite ! et je la trouve plus facile dans les manœuvres à 20/30 km/h quand il faut braquer le guidon.

Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 12:07

TRIPLE rehausse

La conduite est royale
Revenir en haut Aller en bas
Macfly2b_bis
Pipelette
Pipelette
avatar

Nombre de messages : 467
Age : 45
Localisation : Nivillac (56) la Bretagne quoi !
Date d'inscription : 20/05/2017

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 12:33

Mon p'tit frère m'a fabriqué les miennes grâce au plan mis à dispo par Chrismoto. Ça fait tellement longtemps que j'ai pas roulé avec que je ne me rappelle plus la différence avec et sans. Aujourd'hui c'est sans et si le besoin s'en fait ressentir je les remettrait.
Calou avait aussi 2 ou 3 réhausses sur sa Div.

Seule contrainte, la longueur des câbles.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 13:00

Les cables sont faciles à faire.
Avec +- 25 euros tu les refais tous à la longueur désirée.
Revenir en haut Aller en bas
ange5766
Langue pendue
Langue pendue
avatar

Nombre de messages : 536
Age : 51
Localisation : KEKPAR dans le 57
Date d'inscription : 09/03/2014

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 13:10

nando a écrit:
Les cables sont faciles à faire.
Avec +- 25 euros tu les refais tous à la longueur désirée.

Bonjour, peux tu expliquer comment tu as fait car je songe rehausser aussi et j'ai aussi ce probleme de cables trop courts. merci.
Revenir en haut Aller en bas
Macfly2b_bis
Pipelette
Pipelette
avatar

Nombre de messages : 467
Age : 45
Localisation : Nivillac (56) la Bretagne quoi !
Date d'inscription : 20/05/2017

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 13:21

nando a écrit:
Les cables sont faciles à faire.
Avec +- 25 euros tu les refais tous à la longueur désirée.

Nando.
Tu as tout racheté ou bidouillé .... encore

J'vais te déposer ma meule moi.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 13:31

salut Macfly2b_bis

tout bidouillé évidemment
Il faut tout de même acheter les câbles et les gaines des gaz et starter ainsi que le cable d'embrayage sans la gaine.
Les outils nécessaires : fer à souder + filière
Sans cela tu ne sais pas le faire pour ce prix.
Tous les raccords des câbles sont réutilisés ainsi je peux la remettre à l'origine si je la vends.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 30 Juil - 13:35

bonjour ange5766

Je vais rassembler quelque photos avec quelques commentaires.
Excuse- moi de te répondre après Macfly2b_bis, je n'ai pas fais attention.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Sam 5 Aoû - 15:05

Bonjour
Comme dis précédemment, j'ai rapproché le guidon de la DIV de 13,5 cm ( 1x3,5cm vertical et 2x 5cm horizontal )


Cela a nécessité d'allonger les câbles de : gaz, embrayage et starter au guidon ).
Je vais essayer d'expliquer au mieux comment j'ai procédé.

- Déposer le réservoir et boîte à air.
- Déposer les câbles gaz ( il faut ouvrir le commodo ), embrayage et starter si au commodo droit.
- Les déposer sur une surface plane, tirer les câbles à fond d'un côté de la gaine et mesurer le   dépassement, faire cette opération à chaque câble et le noter car ce dépassement doit se retrouver sur les nouveaux câbles afin de conserver les réglages existants.
- Couper une extrémité des câbles et ôtez-les des gaines.
- Séparez les accessoires en plastique des extrémités des gaines sans les abimer car on les réutilise.
- Pour le câble d'embrayage, laissez tout en place, il faudra fabriquer ou trouver une rallonge filetée de la dimension que vous voulez le prolonger et d'un raccord.J'ai fabriqué le mien avec un tube laiton que j'ai fileté, le raccord trainais dans le garage .



-Maintenant le schopping : chez le concess ou un accessoiriste demandez les gaines et câbles .
-Les câbles ont une longueur largement supérieure que les originaux mais exigez les mêmes diamètres.
-Pour les gaines, je suppose que vous connaissez vos nouvelles mesures ( j' ai pris chaque fois 1 m pour les gaz et starter ).
-Il faut absolument prendre le même diamètre que les anciennes, c'est surtout important pour les gaz afin d éviter un frottement intérieur qui se ressent au poignet ( pas de jeux de mots ), j'ai écouté le vendeur qui m'a refilé les gaines plus étroites sous prétexte que c'est ça qu'ils mettent, un mois après je démontais pour mettre les bonnes gaines.


-A droite, l'originale, à gauche 1er changement, au centre la bonne .
-Il vous faut les nouveaux bouts des câbles que j'appelle les olives d'arrêt.



-Mesurez ceux que vous avez coupé aux anciens câbles et prenez exactement les mêmes diamètres.
-Voila vous avez tout le matos , reste plus qu'à remonter.
-Coupez les gaines à la longueur voulue ( ancienne longueur + rajoute ) avec une disqueuse ou dremmel, ébavurez l'intérieur des gaines avec une petite lime ronde,remontez les accessoires au extrémités des gaines, enfilez les câbles, enfilez le olives d'arrêt et positionnez les à la longueur voulue et vissez afin de la bloquer ( nouvelle longueur de gaine + longueur de dépassement mesuré avant démontage ). Pour ma part j'ai aussi soudé les olives en plus (plomb / étain 60/40 ) mais chez le concess en réparation cela ne se fais pas.

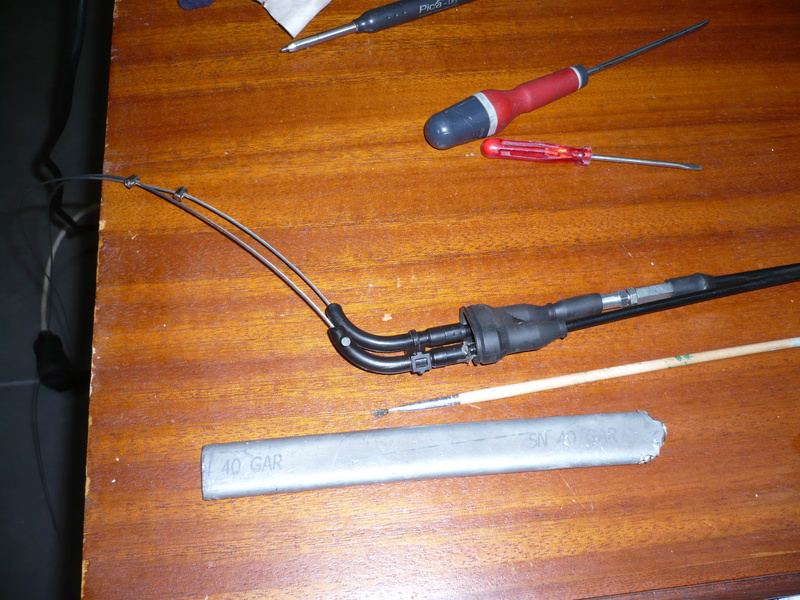

Concernant les gaines des gaz, une gaine est faite en 2 parties,remplacez seulement la plus grande partie en y ajoutant le dépassement.
-Voila, vous pouvez tout remonter et si vous avez respecté les dimensions vous n'avez pas de réglage à faire.
Quelque photos.

La dureté de mon embrayage, c'est pas énorme et l'olive résiste sans soudure je pense.





Voila je ne suis pas un spécialiste des tutos mais avec cela vous devez en venir à bout facilement.
Si des question, pas de soucis, demandez.

nando







s
Revenir en haut Aller en bas
ange5766
Langue pendue
Langue pendue
avatar

Nombre de messages : 536
Age : 51
Localisation : KEKPAR dans le 57
Date d'inscription : 09/03/2014

MessageSujet: Re: Réhausses guidon   Sam 5 Aoû - 15:16

Revenir en haut Aller en bas
Macfly2b_bis
Pipelette
Pipelette
avatar

Nombre de messages : 467
Age : 45
Localisation : Nivillac (56) la Bretagne quoi !
Date d'inscription : 20/05/2017

MessageSujet: Re: Réhausses guidon   Dim 6 Aoû - 12:03



Encore un chouette "bricolage".

Bravo et merci pour le partage.

@+ Macfly
Revenir en haut Aller en bas
matt7tb4
Pipelette
Pipelette


Nombre de messages : 287
Localisation : 74
Date d'inscription : 10/01/2014

MessageSujet: Re: Réhausses guidon   Dim 6 Aoû - 16:23

Ca fait énorme!
Mais le principal c'est que ce soit efficace et de toute façon la div' n'est pas destinée aux concours de beauté.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Dim 6 Aoû - 21:46

merci Macfly2b_bis

matt7tb4 : je viens de faire +- 130 kms de balade et je suis vraiment content des modifications que j'ai faites.

Je rappelle : moi hauteur = 1,67 m  = petit pour une DIV.
Maintenant si je trouve des pontets pivotants de 10 cm, je prends et je revends les petits.
C'est sur que ça fait moins massif
Mais bon, c'est efficace et on s'y habitue très vite.
Maintenant, il faut aimer la position trail pour rouler comme je fais
a+
nando
Revenir en haut Aller en bas
matt7tb4
Pipelette
Pipelette


Nombre de messages : 287
Localisation : 74
Date d'inscription : 10/01/2014

MessageSujet: Re: Réhausses guidon   Lun 7 Aoû - 0:31

C'est le poids qui joue le plus avec la diversion du moins pour moi.
Après je fais 1.76m donc je n'ai pas à me plaindre. J'ai les jambes pliées une fois les pieds au sol, je me suis même demandé si ce n'était pas une selle creusée mais je n'ai pas réussit à le savoir.
Une rehausse de quelques centimètres ne ferait malgré tout pas de mal car je ne me tiens jamais droit. Habitant en montagne dans les virages ça ne dérange pas mais sur les grandes nationales....
Est ce que ça change la conduite?
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Lun 7 Aoû - 9:22

La conduite, je ne sais pas mais le confort ça oui.
nando
Revenir en haut Aller en bas
Stean
Vénérable du forum
Vénérable du forum
avatar

Nombre de messages : 5899
Age : 53
Localisation : Genay (69)
Date d'inscription : 01/03/2005

MessageSujet: Re: Réhausses guidon   Mar 8 Aoû - 12:36

Suis curieux de voir le trajet de tes câbles "en l'air" lors de demi-tour ou d'épingle à cheveux.
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Mar 8 Aoû - 13:32

Stean

c'est pour garder un grand rayon que les câbles gaz sont en l'air


Revenir en haut Aller en bas
Stean
Vénérable du forum
Vénérable du forum
avatar

Nombre de messages : 5899
Age : 53
Localisation : Genay (69)
Date d'inscription : 01/03/2005

MessageSujet: Re: Réhausses guidon   Mar 8 Aoû - 14:02

Nan mais ça je comprends et je me doute et si cela te convient c'est super.

Mais si un jour on se croise, j'aimerai voir comment cela se présente. Si les cables passent et repassent devant les yeux, devant les compteurs, ou les clés par exemple.

par exemple par rapport à la photo, si tu braques à gauche, est ce que les câbles ne peuvent se prendre dans le neiman ....
Revenir en haut Aller en bas
nando
Bavard
Bavard


Nombre de messages : 128
Localisation : belgique
Date d'inscription : 30/06/2016

MessageSujet: Re: Réhausses guidon   Mar 8 Aoû - 14:11

la première photo c'est braqué à fond à gauche et les câbles ne peuvent pas se coincer avec le neiman et ne flottent ( attaches colson )
Revenir en haut Aller en bas
GGST38
Pipelette
Pipelette
avatar

Nombre de messages : 278
Age : 65
Localisation : CHARVIEU 38230
Date d'inscription : 15/05/2009

MessageSujet: Re: Réhausses guidon   Mar 8 Aoû - 17:59

Moi aussi les cables passent par dessus les cocottes depuis l'installation de mon guidon tomaselli et je n'ai jamais eu aucun problème et ce depuis plusieurs années.

GG
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Réhausses guidon

Revenir en haut Aller en bas

Réhausses guidon
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» Retro embout de guidon
» STEPPER
» accessoire poussette : vide poche porte gobelet organisateur
» [ LES TRADITIONS DANS LA MARINE ] Longueur de la flamme
» lo*la brinquebalante...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum 900 Diversion :: Discussion :: Technique-
Sauter vers:
